Laserschneiden

Der Fiber-(Faser) Laser ist  als industrielles Schneidwerkzeug im Bereich Blech und Metall / Edelstahl ein verhältnismässig neues Werkzeug.

Diese  Laser-Variante eröffnet neue Dimensionen sowohl besonders im Bereich der Bearbeitung von Edelstahlblechen im dünnen und mittleren Dickenbereich, als auch in Bezug auf Effizienz und Schnittgeschwindigkeit.
Der Fiberlaser ist das perfekte Schneidwerkzeug für das Laserschneiden von Edelstahl.

edelstahlverarbeitung, laserschneiden edelstahl

Edelstahl Laserschneiden – Schnell – Präzise – Effektiv


Laserschneiden mit dem Faserlaser: filigranes Blechschneiden in hoher Schneidgeschwindigkeit

Die unter den Fachbegriffen Faserlaser und Fiber Laser (engl.) bekannte Laser-Technologie vereinigt die Eigenschaften eines Festkörper-Lasers mit den besonderen Eigenschaften der Glasfasertechnik. Dieses Laserverfahren bietet technische und wirtschaftliche Vorteile beim Einsatz als industrielles Schneidwerkzeug in der Blech- und Edelstahlbearbeitung. In unserem Unternehmen wird dieses moderne Werkzeug für das Laserschneiden von Edelstahlblechen eingesetzt (https://www.z-e-d.de/laserschneiden). Die Vorteile für Sie als unser Kunde lassen sich mit wenigen Worten auf den Punkt bringen: Der Fiber Laser gilt unter Experten als die perfekte Verfahrenstechnik für den Zuschnitt von Edelstahlblechen im dünnen bis mittleren Dicke-Bereich. Dank extrem dünner Laser-Schnittspalten eignet sich das Verfahren für das Laserschneiden filigraner Schnittmuster.


Laserschneiden auf aktuellem Stand der Technik

Als Hersteller vielfältiger Produkte auf Basis von Edelstahlblechen stellen wir höchste Anforderungen an die Qualität unseres Waren- und Dienstleistungsangebots.

Ein sensibler Fertigungsschritt ist die Phase des Zuschnitts der zum Einsatz kommenden Edelstahlbleche. Diese
Produktionsphase ist mit entscheidend für die von Ihnen als unserem Kunden geforderte Produktqualität. Auf der Suche nach einem Schneidwerkzeug für unser Produktionsprogramm spielten Bedarfsfaktoren wie filigrane Schneidetechnik, hohe Effizienz des Produktionsablaufs, höchste Präzision der Schneidewerkzeuge sowie der störungsarme und wirtschaftliche Betrieb der neuen Schneideanlage ein für die Entscheidung maßgebliche Rolle. Der direkte Verfahrensvergleich von Fiber Laser mit dem CO2-Laser beim Laserschneiden der in unserem Unternehmen zu verarbeitenden
dünnen Stahl- und Edelstahlbleche führte zur Entscheidung für das relativ neue, industrielle
Schneidwerkzeug – den Fiber Laser.

Faserlaser repräsentieren eine relativ neue Technologie. Als aktives Medium dient die Glasfaser mit ihren besonderen Eigenschaften als Lichtwellenleiter. In Verbindung mit einer speziellen Laserdioden-Technologie ist ein leistungsfähiges Werkzeug mit besonderem Zuschnitt auf das Laserschneiden von Blechen verschiedenster Qualitätsstandards, einschließlich hochwertiger Edelstahlbleche entstanden. Im Mittelpunkt unserer Betrachtung als Hersteller hochwertiger Edelstahl-Produkte stehen Sie als unser Kunde. Vor diesem Hintergrund sind wir bemüht, unsere
Fertigung unter wirtschaftlichen und technologischen Aspekten zu optimieren. Das Laserschneiden mit dem Faserlaser führte in unserem Unternehmen zu einer bemerkenswerten Produktionsoptimierung. Wir nutzen die technischen wie die betriebswirtschaftlichen Produktionsvorteile. Um Ihnen eine Vorstellung zu geben, wie sich modernstes Laserschneiden darstellt, möchten wir ihnen einige signifikante Produktionskennzahlen nennen. Im Vergleich mit dem CO2-Laser überzeugt der Faserlaser durch einen um das Dreifache höheren Wirkungsgrad. Der Einsatz von CO2-Gas entfällt, und der Kühlaufwand der Maschine ist gering. Der Vorteil bei der Energie-Effizienz liegt bei 85 Prozent.
Aufgrund von Technologie und Bauart reduziert sich der Wartungsaufwand deutlich. Die Lebensdauer des Faserlasers gilt unter Laserexperten als beispielhaft. Beim Laserschneiden von Metallen erweist sich die schmale Schnittspalte des Faserlasers als vorteilhaft. Sie ermöglicht die konturenscharfe Bearbeitung filigraner Arbeitsstücke.Für das Laserschneiden können Sie uns digitale Daten zur Teilefertigung zur Verfügung stellen.

Allgemein

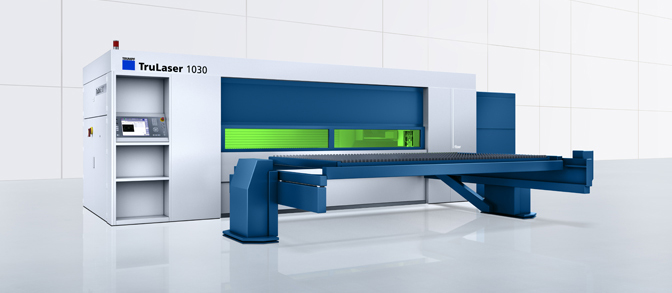

Gefertigt werden für Sie Laserzuschnitte mit einem Trumpf Faserlaser bis zu einer maximalen Abmessung von 3000×1500 mm.
Blechteile als Zuschnitte ebenso wie Abwicklungen für die Blechfertigung inclusive Weiterverarbeitung  nach Ihren Anforderungen.

Datenbeistellung

CAD-Daten können in den Formaten .dxf und .dwg (AutoCAD-Standard), .geo (Trumpf), STEP,  IGES sowie Autocad Inventor Daten beigestellt und von uns verarbeitet werden.
Bitte beachten Sie möglichst folgende Punkte:

  • Die Datei sollte nach Möglichkeit nur die tatsächlichen Schneidkonturen enthalten (Keine Masslinien, keine Hilfslinen wie Biegekanten, Mittellinien o.ä., keine Zeichnungsköpfe, keine Beschriftungen etc.)
  • Biegeteile müssen als Abwicklung vorliegen. (für Korrektur- und Ausgleichsfaktoren zu den von uns verwendeten Werkzeugen ggf. Voranfrage an uns)
  • Konturen sollten geschlossen sein und keine doppelten Elemente enthalten.
  • Die Konturen müssen im Masstab 1:1 vorliegen.
  • Bei Teilen die aus foliertem Material gefertigt werden sollen ist darauf zu achten, dass sich die folierte Seite in der Ansicht oben befindet (Schneid- bzw. Fertigungslage).
  • Bei Teilen mit geschliffener Oberfläche sollte die Schliffrichtung möglichst parallel zur Horizontalen liegen und die geschliffene Seite (in der Regel foliert) ist ebenfalls in Ansicht nach oben zu legen.
Materialien

Stahl/Baustahl  16mm Dicke

Edelstahl V2A / V4A rostfrei bis 10mm

Aluminium bis 4mm

Kupfer bis 4mm

Messing bzw. kupferlegierte Werkstoffe bis 4mm

Rostfreie Edelstähle, Aluminium und Buntmetalle werden generell mit Stickstoff oxydfrei geschnitten (dadurch problemlose Weiterverarbeitung z.B. beim Schweissen).

Als Fazit lässt sich zusammenfassen: Der in unserem Unternehmen erfolgreich eingesetzte Fiberlaser besetzt im Konkurrenzumfeld mit anderen Lasertechnologien eine spezielle Nische. Er eignet sich für den Zuschnitt von Edelstahlblechen im Stahldicken-Bereich unterhalb von 10 Millimetern (mm). In dieser Nische ist unser Unternehmen vornehmlich tätig. Mit modernem Fiber-Laser-Werkzeug fertigen wir für Sie individuelle Laserzuschnitte. Selbstverständlich übernehmen wir gerne auch Weiterverarbeitungsschritte entsprechend Ihren Anforderungen. Wir arbeiten mit modernster Trumpf
Laserschneidetechnik und verfügen über eine Bearbeitungsfläche von maximal 3.000 x 1.500 mm
(https://www.z-e-d.de/laserschneiden).
